열전대의 종류 와 기능

자료출처 - http://blog.naver.com/ejrtlr1004?Redirect=Log&logNo=150091828068

열전대의종류및기능.doc 열전대.pdf

열전대의 종류및기호 구성재료 특 징 결 점 + - B 로듐 30% 나머지 백금 로듐 60%  나머지 백금 1. 1700℃ 까지의 고온 측정기능 2. R에 비해 안정성 양호 3. R에 비해 환원성 분위기 중에서의 열화가 작음 4. 보상도선이 불푤요 1. R에 비해 딱딱하고 가공이 어렵다. 2. 고가 R 로듐 13% 나머지 백금 백금 1. 정밀도가 높고 분산이나 열화도 적다. 2. 내약품성 내산화성 양호 3. 표준형으로서 사용가능 4. 1000℃ 이상의 고온측정이 가능 5. 전기 저항이 약하다 1. 감도가 좋지않다.  2. 기전력특성의 직선성이 좋지 않다.  3. 환원성분위기에 약하다.  4. 0℃ 이하의 저온측정 불가능 5. 고가 S 로듐 10% 나머지 백금 백금 K(CA) 크륨 10% 나머지 니켈 (크로멜) 알루미늄,망간, 규소등 소량,  나머지 니켈(알루멜) 1. 열기전력특성의 직선성이 좋다. 2. 1000℃ 이하에서의 내산화성 양호 3. 비금속 열전쌍으로서는 안전성 양호 1. 환원성분위기에 약하다. 2. 귀금속 열전쌍과 비교해서 경시변화 3. 비금속 열전쌍으로서는 고가 4. 전기저항이 높다. E(CRC) 크륨 10% 나머지 니켈 (크로멜) 니켈 45% 나머지 동(콘스탄탄) 1. 감도가 현용 열전쌍중에서 최고. 2. J와 비교해서 내식내열성 양호 3. K와 비교해서 가격이 저렴 4. 양각비자성(兩脚非磁性) 1. 환원성분위기에 약하다. 2. 전기저항이 높다. J(IC) 철 니켈 45% 나머지 동(콘스탄탄) 1. 환원성분위기에서 사용가. 2. K보다 20% 정도 감도가 높다. 3. K,E와 비교해서 가격이 저렴 1. 특성에 편차가 심하다. 2. 철이 녹슬기 쉽다. T(CC) 동 니켈 45% 나머지 동(콘스탄탄) 1. 가격이 저렴하고 입수가 용이. 2. 극저온측정이 가능. 3. 세선가공이 용이 1. 최고 사용온도가 높다. 2. 동이 산화하기 쉽다. 3. 전기저항이 +,-에서 크게 다르다 구성재료의 기호 구기호 소선경(mm) 상용한도(℃) 과열사용한도(℃) B - 0.50 1500 1700 R - 0.50 1400 1600 S K CA 0.65 650 850 1.00 750 950 1.60 550 1050 2.30 900 1100 3.20 1000 1200 E CRC 0.65 450 500 1.00 500 550 1.60 550 650 2.30 600 750 3.20 700 800 J IC 0.65 400 500 1.00 450 550 1.60 500 650 2.30 550 750 3.20 600 750 T CC 0.32 200 250 0.65 200 250 1.00 250 300 1.60 300 350

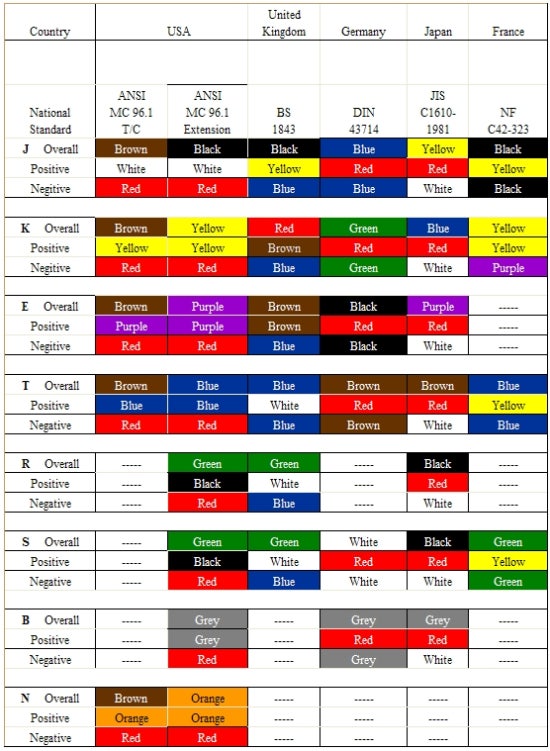

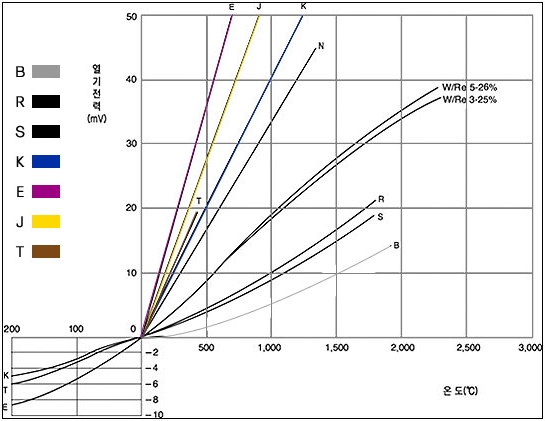

3. 열전대 기전력 온도 특성표



[출처] 열전대 ( Thermocouple) 종류 및 사양|작성자 푸른나무
